Städel Museum | Frankfurt

Einsatzgebiet Museen Planungsbüro Schneider+Schumacher, Frankfurt am Main Ausführende Firma YIT Germany GmbH, Deggendorf

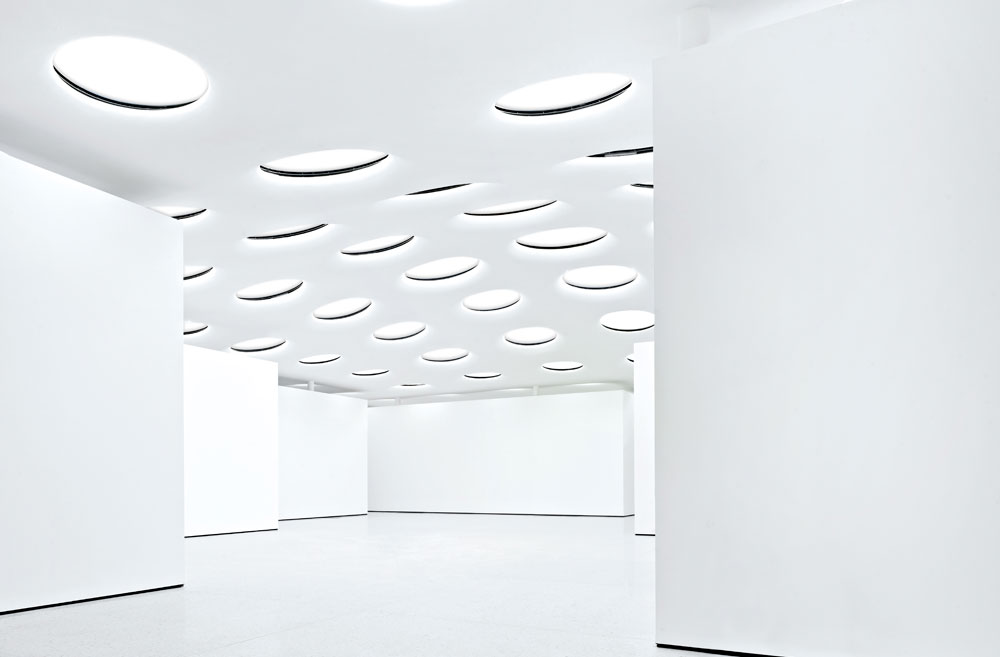

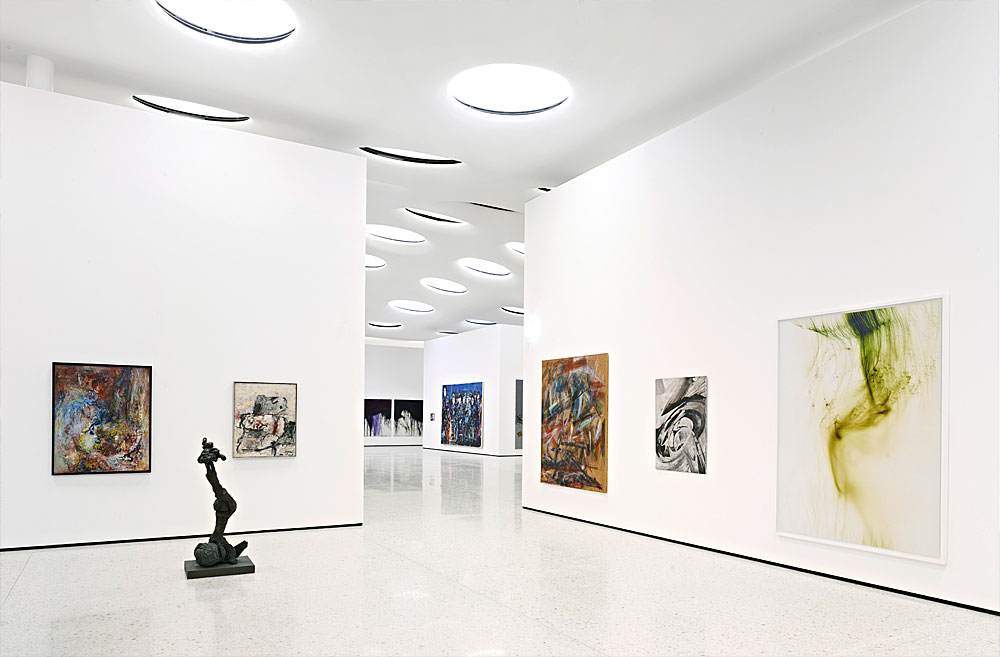

Um den technischen und architektonischen Anforderungen bei der Erweiterung des Städel Museums in Frankfurt zu entsprechen, wurde ein Sonderprofil für den Fußboden-Wandeinbau mit einer minimalen Einbauhöhe von 32 mm entwickelt. Insgesamt wurden rund 1000 Meter aktive sowie inaktive Systeme installiert.

Eingesetzte Produkte

CPD

Design-Schattennutprofil zur dezenten Luftführung im Wand-/Bodenbereich oder Wand-/Deckenbereich als sog. Fugensystem. Der optisch sehr unaufällige Schlitzauslass generiert einen stabilen 45° Zuluftstrahl, der sich nicht an den Boden oder die Wand anlegt. Durch die asymmetrische Srömungskontur, mit oberer strömungstechnisch optimierter Einheit ermöglicht dieses System eine stabile Strömungscharakteristik auch bei großer Untertemperatur. Im Fußbodeneinsatz verfügt das Profil zusätzlich über eine effektive Schmutzkante. Verstärkt und stabilisiert wird dieser Effekt durch das Ausnutzen des Coanda-Effektes innerhalb der Profilkontur.
